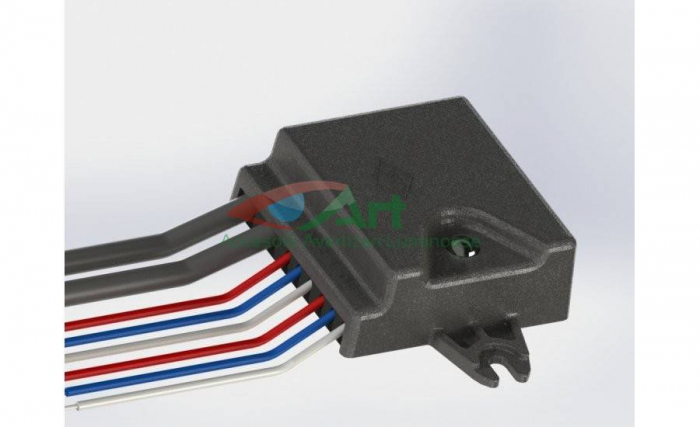

Sincronizator fără telecomandă, pentru stroboscoape SLO 2269

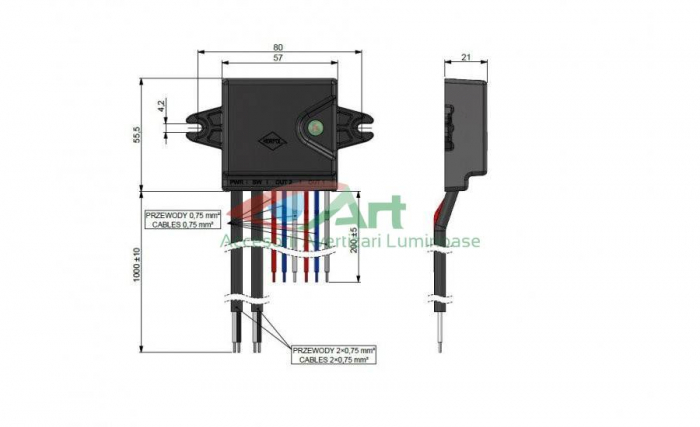

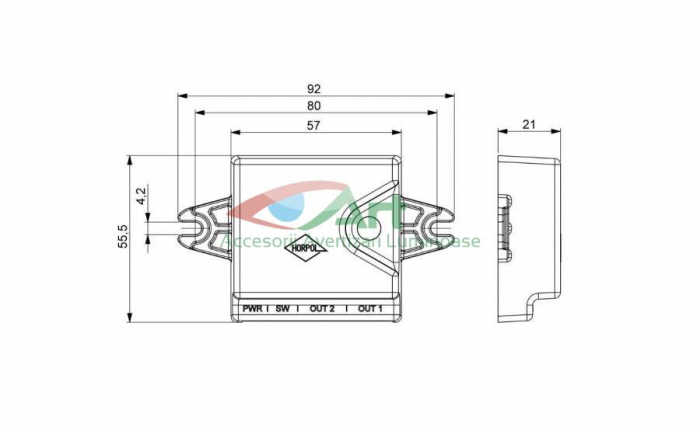

Sincronizator pentru balize Versiuni: - fără telecomandă - SLO 2269 (modurile modificate cu un comutator * atașat la ieșirea "SW") Destin: - Lămpi de avertizare HOR 84 - LDO 2274, LDO 2277 - Lămpi de avertizare HOR 78 - LDO 2258, LDO 2259, LDO 2260 Dispozitivul este utilizat pentru a sincroniza blițurile lămpilor conectate la acesta. Tensiunea de alimentare: 12/24 V Descrierea firelor care ies din sincronizator: - PWR - pentru conexiunea de alimentare (alb - masă, negru - "+") - SW - pentru conectarea unui comutator monostabil * (utilizat pentru a schimba modurile sau pentru a conecta un sincronizator cu o telecomandă) - OUT 1 - canalul 1 pentru conectarea lămpilor sincronizate (culorile firelor corespund culorilor firelor din lămpi) - OUT 2 - al doilea canal pentru conectarea lămpilor sincronizate (culorile firelor corespund culorilor firelor din lămpi) Tipuri de muncă în funcție de cerințele clienților: 1. Toate lămpile clipesc simultan → lămpile trebuie să fie conectate la un canal („OUT 1” sau „OUT 2”) 2. Lămpile funcționează alternativ → lămpile trebuie conectate la ambele canale La sincronizator pot fi conectate maximum 10 lămpi de avertizare. Se poate conecta o combinație de lămpi HOR 84 și HOR 78. Canalele nu trebuie să fie încărcate în mod egal (de exemplu, o lampă poate fi conectată la un canal și 4 la celălalt). Fire: - 2 două fire 2 × 0,75 mm2, lungime 1 m, pentru conectarea la alimentare și pentru conectarea unui comutator - 6 nuclee 1 × 0,75 mm2, lungime 0,2 m pentru conectarea lămpilor de avertizare (3 fire pe canal)
